1 应用软件特点:
在超大型CAD设计应用中,由于设计产品结构复杂(1万个配件)、设计精度高,文件数据读取量大、计算量大特点,对工作站硬件配置CPU、内存、硬盘、显卡、甚至显示器要求都比常规CAD应用高的多


2. 典型软件:
CAD设计类  CATIA  UG  PRO/E  I-DEAS
可视化/虚拟仿真类  Vega Prime   Virtools  Question3D   EONReality

3. 工作站的瓶颈和终极配置
大型CAD/仿真类应用中, 应用软件对工作站硬件要求GPU重要,其次是CPU计算速度、内存容量、硬盘IO回写带宽、网络接口要求 ,特点归纳下面:



CPU
内存
GPU
硬盘
网卡
1
★★★★
★★★★
★★★★★
★★★★
★★★

配置规格
CPU      12核Xeon 3.33G
内存     96G DDR3-1333 Reg ECC
图形卡   Quadro Plex 7000 12GB
系统盘   450G SAS 6Gbps 15000转
硬盘IO系统   8块SAS 600G 6Gbps+SAS2阵列卡
网口      双千兆以太,双万兆以太配置说明
专业显卡 在设计大型复杂产品中,例如汽车里面有上万个配件,中型飞机的配件都有400万个,对这些产品提供高清晰显示和设计,需要超强劲3D图形处理及渲染功能,非一般显卡能够胜任,推荐配套 Quadro Plex 2200D2 专业显卡,支持8096*8096超大分辨率和8GB显存,满足苛刻应用的要求

CPU采用最新最高端intel Xeon X5680 3.33G,提供最高计算性能内存 大型复杂CAD里配件数量巨大,内存容量推荐96GB,最新intel Westmere核心处理器支持6通道,支持6读6写操作,内存数量12根更加合理


系统盘  由于大内存系统和64位系统,例如最新Windows7 64位,为了提升性能,虚拟内存非常高,所以采用450G SAS 6Gbps是非常合理的
超级IO硬盘系统  面对复杂和数量巨大数据文件, 往往多次密集读取硬盘操作,对硬盘IO读写带宽非常高,所以300G SAS 6Gbps 8块,以及配套的高速SAS2代阵列卡,RAID5即做到了数据安全可靠存储,又提供了超强硬盘IO读写带宽,还有一定的存储容量

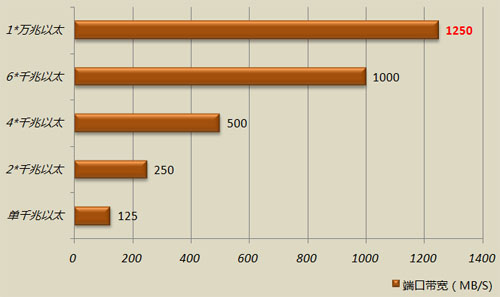

网络接口:配备万兆以太规格,提供更快传输数据带宽,满足大型CAD数据备份和多机共享

配置与报价
型号 XASUN EX5 23396-A96RF


主要配置
12核Xeon 3.33/96GB/Quadro Plex 7000/高速阵列/万兆
工作站硬件性能指标
CPU
运算速度每秒1598亿次
GPU

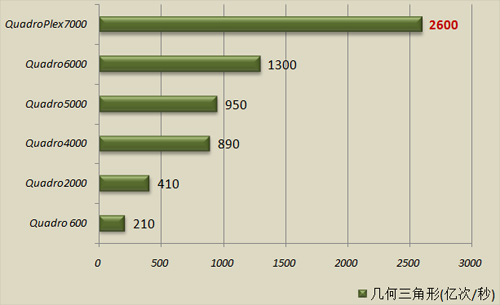

几何三角形处理26亿次/秒,996流处理器,128X反锯齿,30位色彩,3D立体,支持Mosica SLI,支持4个屏幕拼接技术,支持2560*1600
磁盘阵列
RAID5下,IO读写带宽800MB/S,IOPS 400次/秒
网络端口
通过汇聚功能,实现10Gbps
硬件配置明细

配件
品牌和型号
数量
CPU
6核Xeon X5680
2
3.33G/12MB/超线程/Turbo
芯片组
intel S55200 Chips+ICH10R
1
内存
8G DDR3 1333 Reg ECC
12
显卡
Quadro Plex 7000 12GB
1
系统盘
600G 6Gbps SAS
1
超级硬盘系统
600G 6Gbps SAS
8

8 port SAS2-RAID
1
光驱
DVD刻录机
1
网卡
万兆CX4+千兆以太端口
1
工作站平台
XASUN ISCC107RC,1500W

噪音控制
小于45分贝

升级能力


显卡
支持Quadro 全系列
内存槽
12个,单根内存最大16GB,最大容量192GB
硬盘位
8个3.5"热插拔,单块最大SAS:1TB、SATA:2TB
PCI扩展
2*PCIE x16 2.0,2*PCIE x4
操作系统


支持Windows Server 2003、2008
支持Windows XP、Vista、7
支持Redhat、Suse Linux全系列
应用软件


基于windows、linux环境下大型CAD设计、可视化、虚拟仿真等软件全系列
报价
¥350,000元

技术咨询:陈学军 13911252465  QQ:674109907

北京太阳HPC应用中心
